LC硬齿面减速机


产品介绍

LC硬齿面减速机

该系列是等效采用HG5-746-78标准的两级同轴式硬齿面圆柱齿轮立式减速器,允许正反两向运转,适用于各行业设备的减速装置,特别是搅拌减速装置,具有传动平稳、噪声低、效率高、承载能力强、结构紧凑、重量轻等特点。组合配套范围广,可配多种系列的电动机、无级变速器、机架、联轴器及轴封,以适应有防爆要求的场所及工艺参数多变的工艺要求。

该系列减速器有直联式、非直联式、双轴式三种,输出轴有两种结构型式:Ⅰ型为夹壳式;Ⅱ型为普通圆柱形轴伸,电动机安装型式为B5或V1。双轴式不带电机,输入功率应根据润滑以提高传动效率;增设密封装置,提高密封性能杜绝漏油现象,改进后的机体高度、安装尺寸及参数均不变。

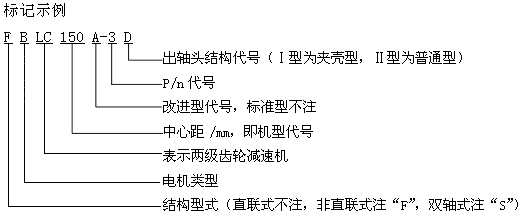

型号与标记

(1)型号

a.LC型—二级硬齿面圆柱齿轮立式减速器;

b.LC(A)型—改进型二级硬齿面圆柱齿轮立式减速器。

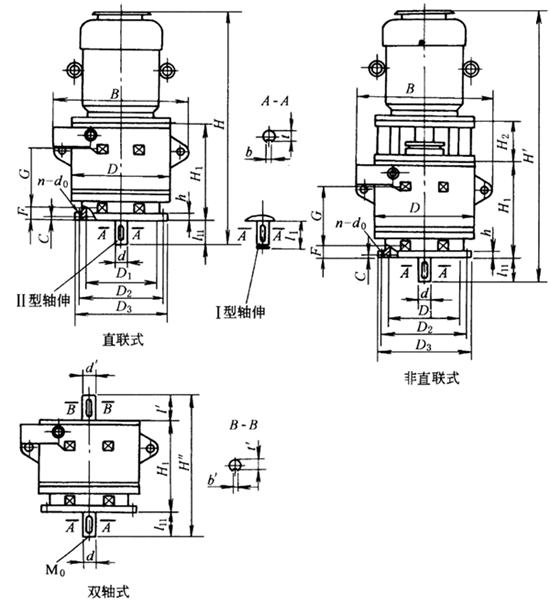

尺寸

机型号
中心距
a
轴径d
输出轴许用
转矩/N·m
轴承间距
外形尺寸
G
F
D
B
H1
H2
H
H'
H"
LC75
75
30k6
89.5
130
58
252
314
262
138
582~622
720~760
379
399
LC100
100
40k6
328
160
66
316
398
326
137
165
681~816
818~981
495
515
LC125
125
50(55)k6
810
200
71
390
495
403
158
198
868~1148
1026~1346
595
625
LC150
150
65(70)m6
2289
225
76
470
575
455
200
1090~1370
1290~1570
663
693
LC200
200
80m6
3283
252
95
600
775
559
220
250
1459~1749
1679~1999
744
754
LC250
250
100m6
5880
304
80
725
920
598
290
1683~2108
1973~2398
863
883
LC325
325
130m6
15000
406
134
950
1255
850
390
2300~2500
2690~2890
1230
1250

机型号
外形尺寸
减速器重量/kg
带电机重量/kg
D1
D2
D3
n-d0
h
c
L
L
M0
b
t
d'
l'
b'
t'
直联式
非直联式
直联式
非直联式
LC75
200H8
230
260
6-φ14
16
5
75
55
2-M6
8
26
20
35
6
16.5
59
80
81~96
102~117
LC100
230H8
260
290
6-φ14
16
5
95
75
2-M6
12
35
25
55
8
21
104
136
137~184
169~216
LC125
270H8
305
340
8-φ18
18
6
125
95
2-M8
14
16
44.5
49
35
60
10
30
184
230
242~394
288~440
LC150
320H8
360
400
8-φ18
20
6
145
115
2-M10
18
20
58
62.5
40
65
12
35
299
382
465~619
548~702
LC200
360H8
410
460
8-φ22
24
8
160
150
2-M12
22
71
55
90
16
49.5
662
796
1022~1442
1156~1576
LC250
470H8
520
580
12-φ22
28
8
190
170
2-M12
28
90
70
125
20
62.5
883
1040
1413~2123
1570~2280
LC325
680H8
800
880
12-φ35
32
10
230
210
2-M12
32
119
90
170
25
81
2040
2560
3525~4010

注:

1、当4极电机≥18 .5kW或6极电机≥15kW时,H和H′值按Y系列V1型式电机高度计入,否则按Y系列B5型式电机高度计入。若配用其他系列电机,H和H′值应相应变动。

2、直联式的小齿轮直接装在电机轴上,非直联式的电机通过弹性联轴器与减速器相连,双轴式不带电机。减速器同轴线输入输出,可正、反两方向旋转。改进型(A型)尺寸与表中相应机型号尺寸相同。

3、Ⅰ型轴头配夹壳联轴器,Ⅱ型轴头为普通型,轴端中心配有螺孔M0供压入联轴器用。配用联轴器有GT、DF、SF、TK型。

4、括号内的轴径为可加大输出轴尺寸,需要采用括号内尺寸时应另加说明。

承载能力

减速比i
12
12
10
12
10
7.5
6
4.5
4
减速机型号
输出轴许用
转矩/N·m
输出转速n/r·min-1
65
85
100
125
150
200
250
320
370
电机功率P/kW
8极
6极
4极电机
750 r / min
1000 r / min
1500r / min
P/n代号
0.55
×
×
×
1
3
7
11
15
19
LC75
89.5
0.75
×
1/6
2/6
2
4
8
12
16
20
1.1
×
1/6
3/6
1
5
9
13
17
21
1.5
×
2/6
4/6
2
6
10
14
18
22
2.2
1/8
1/6
5/6
3
5
9
13
17
21
LC100
LC100A
328
3.0
2/8
2/6
5/6
4
6
10
14
18
22
4.0
3/8
3/6
6/6
1
7
11
15
19
23
5.5
4/8
4/6
7/6
2
8
12
16
20
24
7.5
1/8
1/6
8/6
3
5
8
12
16
20
LC125
LC125A
810
11.0
2/8
2/6
5/6
4
6
9
13
17
21
15.0
3/8
3/6
6/6
1
7
10
14
18
22
18.5
1/8
4/6
7/6
2
5
11
15
19
23
22.0
2/8
1/6
3/6
3
6
8
10
13
16
LC150
LC150A
2289
30.0
1/8
2/6
4/6
4
7
9
11
14
17
37.0
2/8
1/6
5/6
1
3
6
12
15
18
45.0
3/8
2/6
4/6
2
4
7
10
LC200A
3283
55.0
1/8
3/6
5/6
1
5
8
11
75.0
2/8
1/6
6/6
2
4
9
12
90.0
3/8
2/6
4/6
3
5
7
13
110.0
×
3/6
5/6
1
6
8
10
LC250A
5880
132.0
×
×
6/6
2
5
9
11
160.00
×
×
×
3
6
10
12
185
×
×
×
4
7
11
16
LC325A
15000
200
×
×
×
×
8
12
17
220
×
×
×
×
9
13
18
250
×
×
×
×
×
14
19
280
×
×
×
×
×
15
20
315
×
×
×
×
×
×
21

①宜选用非直联式,尤其LC200A、LC250A、LC325A必须选用非直联型。

注:

1、表中“×”表示非选择区。减速器允许正、反两个方向旋转。

2、A型为改进型,配有润滑油泵,采用喷油润滑以提高齿轮工作寿命。LC150A、LC200A、LC250A、LC325A型配有单独电动油泵,功率为120W三相电源,使用时需与电源连接。LC100A、LC125A型当转速≤125r/min时,配有单独电动油泵,功率为90W,而转速>125r/min时,为内部传动机构驱动,不另配电动油泵。
