   当前位置:首页 > 产品中心 > TCS型垂直轴轴装减速器 > 商品内容

TCS型垂直轴轴装减速器


产品介绍

TCS型垂直轴轴装减速器

TCS型垂直轴轴装减速器适用范围及标记方法

一、概述

TCS是TC的变型产品,同样适用于起重、运输、冶金、矿山,石油化工、建筑等行业的传动机构。

二、型号、装配型式及表示方法

1.型号:10、12、16、20、25

2.标记方法:

三、技术参数及外形尺寸

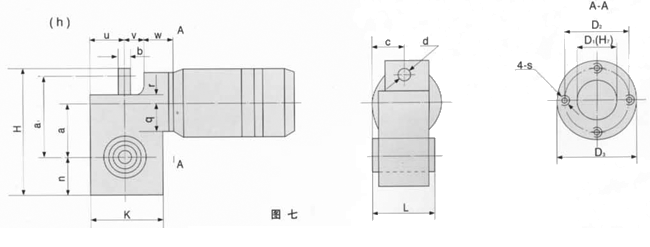

1.外形及安装尺寸

表6

机座号
L
K
H
C
U
W
V
a
a1
n
q
r
d
b
D1
D2
D3
S
重量Kg
TCS10
208
274
490
104
137
40
125
225
325
127
86
56
22
26
132
152
172
M12
75
TCS12
255
346
612
127.5
173
45
150
280
406
160
101.5
70
26
36
160
180
203
M16
142
TCS16
264
400
760
132
200
55
180
355
485
220
104
85
34
46
160
180
208
M16
210
TCS20
318
500
930
159
250
55
220
470
625
250
140
100
40
50
210
180
280
M16
350
TCS25
356.5
620
1160
178.25
350
75
275
580
777
310
180
125
40
70
240
240
320
M20
820

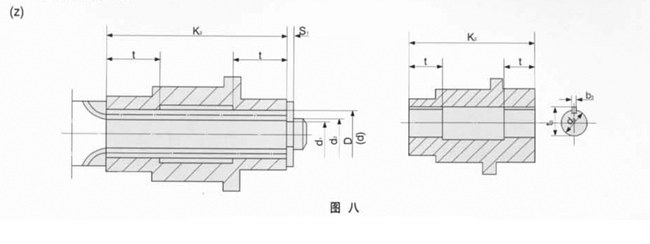

空心输出轴联接尺寸

机座代号
花键
平键
花键副
内花键大径D
外花键大径d
k2
t
S1
d1
d2
d3
b3
t3
10
INT/EXT31Z×2m×30p×6H/6h
65
64
208
60
2
57
60
50
14
53.8
12
INT/EXT35Z×3m×30p×6H/6h
85.5
84
255
65
2.5
75
78
60
18
64.4
16
INT/EXT35Z×3m×30p×6H/6h
109.5
108
264
75
2.5
96.5
100
90
25
95.4
20
318
85
2.5
96.5
100
100
28
106.4
25
356.5
95
2.5
96.5
100
100
28
106.4
用户根据需要,从表中可选 用小一号或更小的花键副

承载能力:

2.工作级别为M5时,减速器承载能力表

公称传动比i 公称传速r/min 规格
输入n1 输出n2 10 12 16 20 25
公称输入功率   P   KW
22.4 1500 66 9.1 22.8 38.9 81 96
1000 44 6.1 15.2 25.9 54 64
750 33 4.50 11.4 19.5 40 48
25 1500 60 8.3 21.5 35 70 89
1000 40 5.5 16.5 23.3 46.5 59
750 30 4.1 11 17.5 35 44.5
28 1500 53.5 7.8 19.2 30.3 67 82
1000 35.5 5.2 12.5 20 44.5 54.5
750 26.5 3.9 9.6 15.2 33.5 41
31.5 1500 47.5 7.8 17.9 27.4 60 75
1000 31.5 5.2 11.9 18.2 40 50
750 23.5 3.9 9 13.7 30 37
35.5 1500 42 6.9 15.2 25.8 50 70
1000 28 4.6 10.1 17.2 33 46
750 21 3.5 7.6 12.9 25 35
40 1500 37.5 6.2 13.5 23 40 60
1000 25 4.1 9 15 26.5 40
750 18.3 3.1 6.7 11.5 20 30
45 1500 33 5.3 12.0 19.5 37 54
1000 22 3.5 8 13 24.5 36
750 16.5 2.7 6 10 18.5 27
50 1500 30 5.1 10.8 19.5 35 51
1000 20 3.4 7.2 13 23 34
750 15 2.5 5.4 10 17.5 25.5
56 1500 26.5 4.3 9.4 16.3 27 45
1000 17.5 2.8 6.2 10.8 18 30
750 13 2.2 4.7 8.2 13.5 22.5
63 1500 23.5 3.9 8.4 15.1 25 43
1000 15.5 2.6 5.6 10 16.5 28.5
750 12 2 4.2 7.5 12.5 21.5
71 1500 21 3.6 7.0 13 22 38
1000 14 2.4 4.5 8.5 15 25
750 10.5 1.8 3.5 6.5 11 19
80 1500 18.5 3.0 6.7 11 17 35
1000 12.5 2 4.5 7.3 11 23
750 9 1.5 3.3 5.5 8.5 17.5
90 1500 16.5 2.8 5.6 9.2 16 28
1000 11 1.8 3.7 6.1 10.5 18.5
750 8 1.4 2.8 4.6 8 14
100 1500 15 2.5 5.2 8.6 13 25
1000 10 1.6 3.4 5.7 8.6 16.5
750 7.5 1.3 2.6 4.3 6.5 12.5
115 1500 13 2.3 5 8.1 12 23
1000 8.5 1.5 3.3 5.4 8 1.5
750 6.5 1.2 2.5 4.1 6 11.5
128 1500 11.5 1.8 4.2 6.8 10.5 21
1000 7.5 1.2 2.8 4.5 7 14
750 5.5 0.9 2.1 3.4 5.3 11
145 1500 10 1.7 3.5 5.7 9.5 20
1000 6.5 1.1 2.3 3.8 6.3 13.3
750 5 0.85 1.8 2.9 4.7 11
160 1500 9 1.5 3.2 5.3 8 18
1000 6 1 2.1 3.5 5.3 12
750 4.5 0.75 1.6 2.6 4 9

注:配套电机功率:Nn≤容许功率÷2~2.5

3.连续工作型,减速器承载能力表

公称传动比i 公称传速r/min 规格
输入n1 输出n2 10 12 16 20 25
公称输入功率   P   KW
22.4 1500 66 6.28 15.84 23.68 48.6 57.6
1000 44 4.48 11.2 16.30 33.5 39.7
750 33 3.10 7.9 11.8 24.3 28.8
25 1500 60 5.89 15.18 23.57 42.6 53.4
1000 40 4.20 10.8 16.25 29.35 36.8
750 30 2.90 7.5 11.75 21.3 26.7
28 1500 53.5 5.26 13.05 20.31 40.2 49.1
1000 35.5 3.75 9.30 14.00 27.7 33.86
750 26.5 2.50 6.50 10.1 20.1 24.5
31.5 1500 47.5 5.19 11.53 18.16 35.4 45
1000 31.5 3.70 8.23 12.5 24.4 31
750 23.5 2.50 5.75 9.1 17.5 22.5
35.5 1500 42 4. 45 10.18 16.99 30.6 42
1000 28 3.20 7.1 11.7 21 21.85
750 21 2.20 5.1 8.5 15.3 21
40 1500 37.5 4.04 8.88 15.10 24.6 36
1000 25 2.75 6.1 10.4 16.9 24.8
750 18.3 2.00 4.4 7.5 12.3 18
45 1500 33 3. 44 7.83 12.91 22.2 32.4
1000 22 2 .4 5.45 8.9 15.3 21.7
750 16.5 1.7 3.9 6.45 11 16.2
50 1500 30 3.21 7.00 12.06 21 30.6
1000 20 2.2 4.8 8.31 14.5 21.10
750 15 1.60 3.5 6.00 10.5 15.3
56 1500 26.5 2.71 6.01 10.43 16.2 27
1000 17.5 1.9 4.13 7.15 11.15 18.6
750 13 1.30 3.00 5.2 8 13.5
63 1500 23.5 2.43 5.32 9.56 15 25.3
1000 15.5 1.70 3.60 6.55 10.3 17.4
750 12 1.2 2.65 4.75 7.5 12.6
71 1500 21 2.24 4.95 8.08 13.2 21.8
1000 14 1.5 3.41 5.5 9.1 15
750 10.5 1.1 2.5 4 6.6 10.5
80 1500 18.5 1.85 4.13 6.85 10.2 21
1000 12.5 1.3 2.8 4.72 7 14.4
750 9 0.9 2.0 3.4 5.1 10
90 1500 16.5 1.70 3.89 5.74 9.6 16.3
1000 11 1.1 2.68 3.9 6.6 11.20
750 8 0.8 1.94 2.85 4.8 8.15
100 1500 15 1.49 3.13 5.24 7.8 15
1000 10 1 2.15 3.5 5.35 10
750 7.5 0.72 1.56 2.6 3.9 7.5
115 1500 13 1.40 3.09 5.05 7.2 15
1000 8.5 0.95 2.10 3.45 4.9
750 6.5 0.70 1.5 2.50 3.6
128 1500 11.5 0.16 2.58 4.28 6.36 13.8
1000 7.5 0.75 1.78 2.90 4.35 9.5
750 5.5 0.55 1.25 2.14 3.15 6.9
145 1500 10 1.06 2.43 3.59 5.7 12
1000 6.5 0.70 1.67 2.45 3.9 8.25
750 5 0.50 1.2 1.75 2.85 6
160 1500 9 0.93 1.96 3.25 4.87 10.8
1000 6 0.65 1.35 2.2 3.35 7.4
750 4.5 0.45 0.95 1.62 2.4 5.4

注:配套电机功率:Nn≤容许功率÷2~2.5

4.减速器输入轴至输出轴的中心矩

型号 10 12 16 20 25
中心矩a 225 280 355 470 580

5.公称传动比

公称 22.4 25 28 31.5 35.5 40 45 50 56
63 71 80 90 100 114 128 145 160
