TF、TFK圆锥、圆柱齿轮减速机

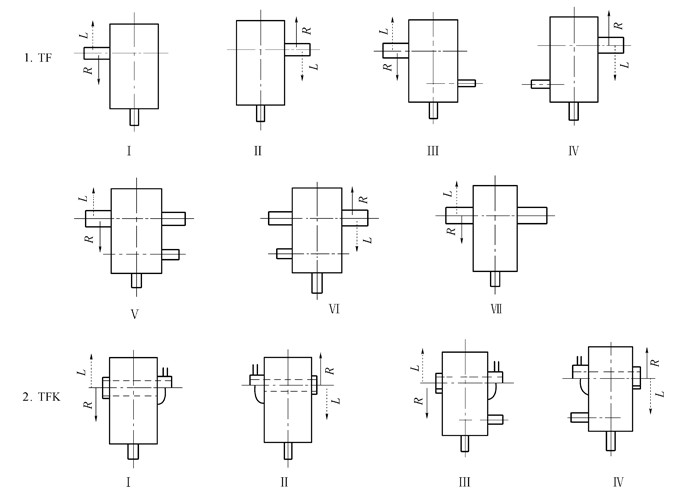

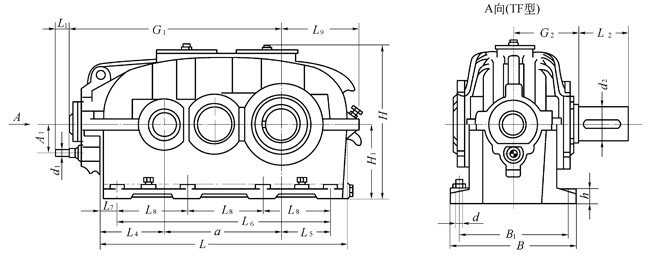

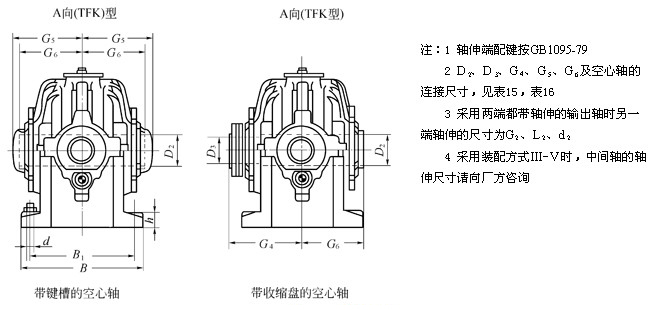

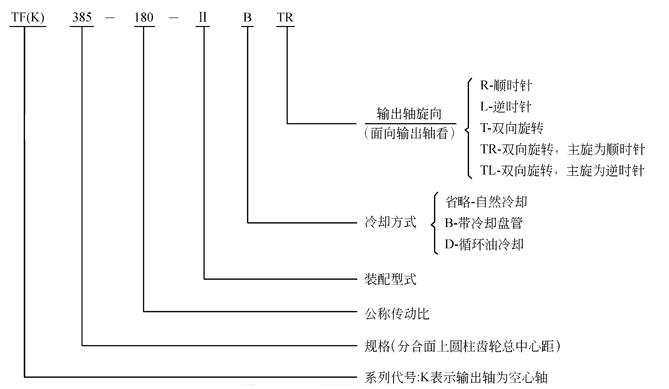

概述： 本产品是参照中华人民共和国冶金行业标准YB/T050-93《冶金设备用YNK齿轮减速器》，集几十年的精湛技术，优化设计而成的四级垂直轴硬齿面圆锥、圆柱齿轮减速器。 应用范围： 1.输入转速不大于1500转/分。 2.齿轮传动圆周速度不大于20米/秒。 3.工作环境为-40～45℃。如果低于0℃，启动前应预热至0℃以上。 4.广泛用于冶金、矿山、化工、建材、起重、运输、纺织、造 纸、食品、塑料、橡胶、工程机械、能源等工业部门。 性能特点： 1.减速器速比范围大：90～500。 2.机械传动效率高：大于91%。 3.齿轮均采用优质合金钢渗碳、淬火、精加工而成。 4.体积小、重量轻、精度高、承载能力大、效率高、寿命长、传动平稳、噪音低。 5.一般采用油池润滑，自然冷却，当热功率不能满足时，可采用循环油润滑，冷却盘管冷却。 6.易于拆检，易于安装。 减速器规格及其表示方法： 1.规格：272，305，340，385，430，480，545，610，680，770，860，960，1080，1210，1360 2.表示方法： TF、TFK圆锥、圆柱齿轮减速器外形安装尺寸 表13 a L B h d1 L1 d1 L1 d2 L2 A1 L4 L9 iN=100～200 iN=224～500 272 305 340 600 665 745 290 320 355 32 32 40 16k6 16k6 19k6 40 40 50 14k6 16k6 19k6 30 40 40 75m6 85m6 95m6 140 170 170 63 70 80 163 175 197.5 188 209 238 383 430 480 545 840 930 1025 1160 390 450 500 570 40 50 50 63 24k6 28m6 32m6 32m6 50 60 80 80 22k6 24k6 28m6 28m6 50 50 60 60 100m6 110n6 130n6 140n6 210 210 250 250 90 100 112 125 222.5 245 260 300 263 293 325 364 iN=90～160 iN=180～500 610 680 770 1280 1420 1610 600 690 750 63 80 80 38m6 42m6 48m6 80 110 110 28m6 32m6 38m6 60 80 80 170n6 180n6 220n6 300 300 350 140 160 180 320 355 400 398 445 505 iN=90～280 iN=315～500 860 960 1080 1210 1360 1790 2010 2260 2540 2850 830 910 1030 1160 1320 100 100 125 125 160 55m6 60m6 65m6 75m6 90m6 110 140 140 140 170 42m6 42m6 48m6 60m6 65m6 110 110 110 140 140 240n6 280n6 300n6 340n6 400n6 410 470 470 550 650 200 225 250 280 320 450 515 575 655 735 557 624 694 780 868 a G1 G2 H1 H≈ L6 L8 B1 L7 L5 地脚螺栓 平均重量 （kg） 参考油 量（I） d 数量 272 305 340 507 565 622 140 155 170 180 200 225 375 415 462 510 570 630 170 190 210 245 275 300 45 47.5 57.5 120 137.5 150 M16 M16 M20 8 8 8 160 225 320 12 16 22 385 430 480 545 700 778 862 970 190 215 240 270 250 280 315 355 511 570 644 719 705 810 855 960 235 270 285 320 335 380 430 490 67.5 60 85 100 165 195 200 215 M20 M24 M24 M30 8 8 8 8 430 580 820 1150 32 45 63 90 610 680 770 1070 1195 1330 290 320 360 400 450 500 806 906 1006 1080 1200 1350 360 400 450 520 590 650 100 110 130 250 275 310 M30 M36 M36 8 8 8 1500 2150 2900 140 190 265 860 960 1080 1210 1360 1480 1680 1895 2120 2370 400 440 500 560 645 560 630 710 800 900 1121 1261 1406 1581 1783 1500 1680 1890 2130 2400 500 560 630 710 800 710 790 890 1000 1140 145 165 185 205 225 335 370 420 470 530 M42 M42 M48 M48 M56 8 8 8 8 8 4200 5600 7700 10500 14500 370 560 570 900 1270 装配型式 按输出轴分，TF可分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ、Ⅶ七种装配型式，TFK可分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四种装配型式。如需配逆止器时请注明（一盘为自配），
