   当前位置:首页 > 产品中心 > JII型单支点机架 TJA型机架 > 商品内容

JII型单支点机架 TJA型机架


产品介绍

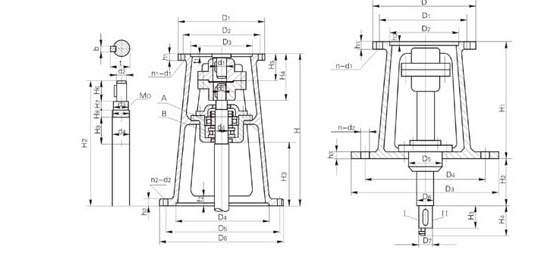

JⅡ型单支点机架主要参数及尺寸

机架型号 减速机型号 D1 D2 D3(H8) D4(H9) D5 D6 n1-d1 n2-d2 H H2 H3 H4 H5 H6 H8 H8 H9
JⅡ2 B2 260 230 200 295 350 392 6-13.5 4-26 568 478 301 159 89 74 20 17 70
JⅡ3 B3 340 310 270 345 400 442 6-13.5 4-26 675 575 358 178 101 81 37 20 82
JⅡ4 B4 400 360 320(316) 435 500 548 8-16 8-30 736 613 384 215 123 92 25 28 120
JⅡ5 B5 490 450 400 440 550 600 12-18 12-22 835 685 363 280 150 130 44 40 142
JⅡ6 B6 580 520 460(455) 500 550 600 12-22 12-22 928 739 380 350 187 163 46 40 156

机架型号 减速机型号 d1 d2 d3 M0 d4
(k6)
b t f1 f2 h1 h2
JⅡ2 B2 45 45 43 M50×2 50 14 48.5 6 5 20 12
JⅡ3 B3 55 55 63 M65×2 65 16 59 6 5 20 24
JⅡ4 B4 70 70 72 M75×2 75 20 74.5 7 5 22 26
JⅡ5 B5 90 90 95 M100×2 100 25 95 8 7 26 28
JⅡ6 B6 100 100 105 M110×2 110 28 106 10 7 28 30


TJA型单支点机架主要参数及尺寸

机架型号 减速机型号 输入端接口 输出端接口 D5 D6 D7 H1 H2 H3 H4
D D1 D2(H9) h1 h2 n-d1 D3 D4 n-d2 h3
TJA0 B0 190 160 140 16 5 4-12 250 210 3-12 16 115 45 30 260 200 34 70
TJA1 B1 230 200 170 16 5 6-12 290 260 4-12 16 115 45 35 310 200 57 100
TJA2 B2 260 230 200 20 6 6-12 345 300 3-18 20 115 50 45 350 200 57 100
TJA3 B3 340 310 270 22 6 6-13.5 460 400 4-20 22 160 60 55 440 250 77 100
TJA4 B4 400 260 320
(316)
22 7 8-15 580 530 6-20 22 160 75 70 521 250 87 130
TJA5 B5 490 450 400 25 7 12-18 600 550 8-22 28 240 100 90 540 300 107 170
TJA6 B6 580 520 320
(316)
28 10 12-22 600 560 12-22 30 250 110 100 624 350 100 200
TJA7 B7 650 590 520 30 12 12-22 700 650 12-22 30 275 120 110 724 400 142 200
TJA8 B8 880 800 680 30 12 12-37 880 810 20-27 37 310 140 130 818 450 202 225

注:图中所注“H2”仅与本样本BLD系列件速机相配,如选用其他型号或其他厂家减速机,“H2”需另行计算。
2、Ⅰ型为夹壳式联轴器联接
3、Ⅱ型为JA型联轴器联接
4、如用户对输出轴长度有特殊要求,请在订货时说明
